Temperaturbeständige Materialauswahl bei Ausgleichsleitungen
In Industrieumgebungen mit rauen Temperaturen ist die Stabilität der Isoliermaterialien oft wichtiger als die des Leiters selbst. Fluorkunststoffe wie FEP, PFA und PTFE werden häufig ausgewählt, da sich ihre dielektrischen Eigenschaften über weite Temperaturbereiche kaum ändern. In meiner Fertigungserfahrung bei Junshuai haben wir herausgefunden, dass selbst kleine Schwankungen in der Alterungsrate der Isolierung die langfristige Signaldrift und Kalibrierungszyklen merklich beeinflussen können.
Bei der Auswahl der Materialien sollten Ingenieure nicht nur die maximale Betriebstemperatur berücksichtigen, sondern auch die Häufigkeit der Temperaturwechsel, die chemische Belastung und die mechanische Beanspruchung. A Ausgleichsleitung Beispielsweise ist bei der Installation in der Nähe rotierender Geräte möglicherweise XLPE wegen seiner Abriebfestigkeit anstelle der Ultrahochtemperaturbeständigkeit von PTFE erforderlich.
Anpassung der thermoelektrischen Eigenschaften an K-Typ-Thermoelemente
Da Ausgleichskabel das thermoelektrische Verhalten des Thermoelement-Legierungspaars nachahmen müssen, wird die Stabilität der Legierung zu einem entscheidenden Faktor. Kleine Verunreinigungen in Nickel-Chrom- oder Kupfer-Nickel-Legierungen können zu unerwarteten EMF-Abweichungen führen. Aus diesem Grund führen wir in unserer Werkstatt strenge eingehende Materialprüfungen durch, um sicherzustellen, dass die Legierungen der korrekten Seebeck-Koeffizientenkurve von K-Typ-Thermoelementen folgen.
Bei der Signalübertragung über große Entfernungen kommt es bereits zu geringfügigen Abweichungen. Richtig abgestimmt Ausgleichsleitungen Typ K Verhindern Sie Temperaturunterschiede, die andernfalls an der Instrumentenseite auftreten würden, insbesondere bei schwankenden Umgebungsbedingungen.

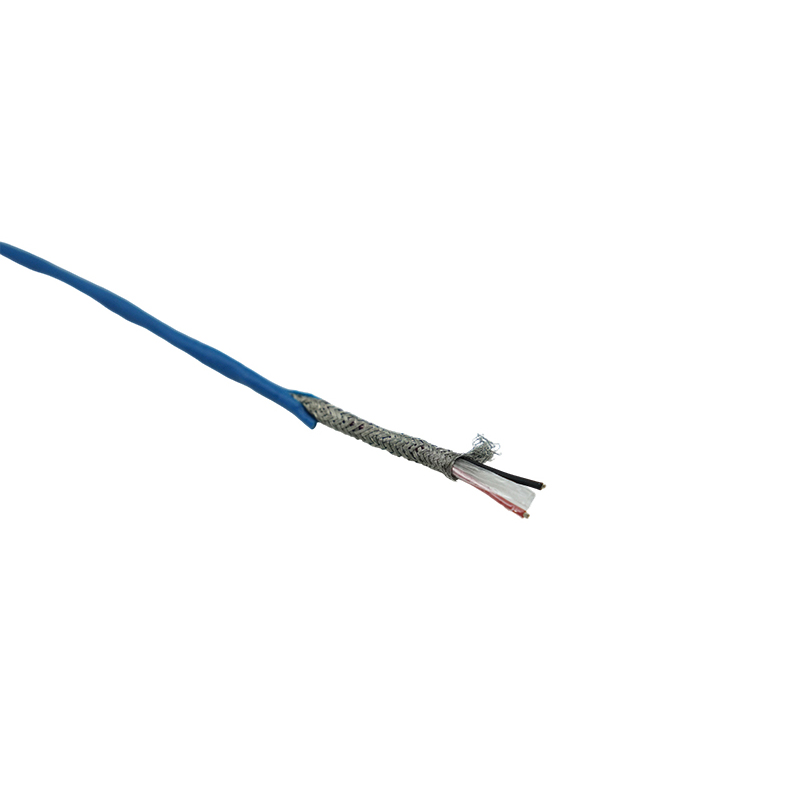

Abschirmungsstrategien zur Reduzierung industrieller elektrischer Störungen
Thermoelementsignale sind Millivolt-Ausgänge mit niedrigem Pegel und daher sehr anfällig für Störungen. In Industrieumgebungen mit Umrichtermotoren oder Induktionsheizgeräten, Thermoelement-Ausgleichsleitungen profitieren deutlich von mehrschichtigen Abschirmkonstruktionen.
Gängige Abschirmungsansätze
- Aluminium-Polyester-Folie zur Unterdrückung hochfrequenter Geräusche;
- Verzinntes Kupfergeflecht zur Abschwächung niederfrequenter Magnetfelder;
- Hybride Foliengeflechtstrukturen für Breitbandschutz.
Als Kabelhersteller empfehle ich häufig eine Hybridabschirmung für Einrichtungen, in denen sowohl Hochleistungsantriebe als auch Präzisionsmessleitungen betrieben werden. Es bietet ein kostengünstiges Gleichgewicht zwischen EMI-Beständigkeit und Flexibilität.
Einfluss der Kabellänge auf die Messgenauigkeit
Obwohl Ausgleichskabel so konzipiert sind, dass die Genauigkeit des Thermoelements erhalten bleibt, können übermäßig lange Leitungen zu einem Widerstandsungleichgewicht zwischen den Leitern führen. Dieses Ungleichgewicht kann die erkannte EMF leicht verfälschen. Normalerweise minimieren Ingenieure unnötige Kabellängen, indem sie die Vergleichsstellenkompensationseinheit näher am Prozessbereich positionieren.
In Situationen, in denen eine Verlegung über große Entfernungen unvermeidlich ist, hilft die Wahl größerer Leiterquerschnitte oder die Verwendung von Legierungen mit geringerem Widerstand, die Signalintegrität aufrechtzuerhalten. Bei der kundenspezifischen Produktion passen wir den Leiterdurchmesser häufig an projektspezifische Abstände und Layoutbeschränkungen an.
Vergleich von Isolations- und Mantelmaterialien für verschiedene Einsatzbedingungen
Jedes Isoliermaterial bietet je nach Temperatur, Chemikalien und Installationsanforderungen einzigartige Vorteile. Die folgende Tabelle fasst die typischen Merkmale zusammen, die Ingenieure bei der Auswahl berücksichtigen Ausgleichsleitung for K type thermocouple .
| Material | Temperaturbeständigkeit | Chemische Beständigkeit | Typische Anwendungen |
| PTFE | Ausgezeichnet | Ausgezeichnet | Hochtemperatur- und korrosive Umgebungen |
| PFA/FEP | Sehr gut | Ausgezeichnet | Chemieanlagen, Reinräume |
| XLPE | Gut | Mäßig | Allgemeine Industrieanlagen |
Viele Kunden verlassen sich auf unsere maßgeschneiderten Isolationskombinationen, um besondere Betriebsbedingungen zu bewältigen – insbesondere wenn hohe Temperaturen und abrasiver Kontakt ein Problem darstellen. Die Wahl des richtigen Materials ist oft eine der effektivsten Möglichkeiten, die Lebensdauer eines Ausgleichsleitungssystems zu verlängern.
Gewährleistung langfristiger Stabilität durch ordnungsgemäße Installationspraktiken
Selbst das hochwertigste Ausgleichskabel kann eine schlechte Leistung erbringen, wenn die Installationspraktiken außer Acht gelassen werden. Zu enge Biegeradien, Wärmekonzentrationszonen und Vibrationsbereiche der Kabelrinnen müssen unbedingt vermieden werden. Ausgleichsleitungen sollten nach Möglichkeit entfernt von Stromkabeln verlegt werden, um induzierte Geräusche zu vermeiden.
Ich rate Kunden oft dazu, die Routing-Pfade während der Installation klar zu dokumentieren. Dies hilft nicht nur bei der späteren Fehlerbehebung, sondern stellt auch sicher, dass das Thermoelementsystem über Jahre hinweg eine stabile Leistung beibehält.
