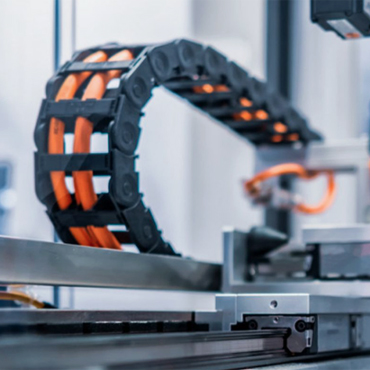

Mechanisches Design von Schleppkettenkabel
Schleppkettenkabel sind so konzipiert, dass sie ständiger Biegung und Torsion standhalten, oft unter rauen Industriebedingungen. Ihre mechanische Leistung hängt stark von der Leiterkonstruktion und den Isoliermaterialien ab. Für hochflexible Anwendungen werden feindrähtige Leiter bevorzugt, da sie die mechanische Belastung gleichmäßig verteilen und die Bruchgefahr bei wiederholtem Biegen verringern.
Dämmstoffe wie PUR oder TPE sorgen sowohl für Abriebfestigkeit als auch für chemische Stabilität. Die richtige Auswahl des Biegeradius und der Kabelanordnung in einer Schleppkette ist von entscheidender Bedeutung; Eine falsche Installation kann die Ermüdung des Leiters, Risse in der Isolierung und Signalverschlechterung beschleunigen.
High-Flex-Kabel Anwendungen in der Automatisierung
Hochflexible Kabel sind für Roboterarme, automatisierte Förderbänder und CNC-Maschinen unerlässlich, wo wiederholte Bewegungen und enge Biegeradien üblich sind. Diese Kabel sind so konstruiert, dass sie ihre elektrische und mechanische Integrität über Millionen von Biegezyklen hinweg bewahren.
Zu den wichtigsten Überlegungen gehören:
- Verwendung von feindrähtigen Kupferleitern zur Verbesserung der Flexibilität und Ermüdungsbeständigkeit.
- Wählen Sie eine PUR- oder Elastomer-Isolierung, die Abrieb, Öl und UV-Strahlung standhält.
- Durch die Sicherstellung der Kabelführung werden übermäßige Torsion und scharfe Biegungen vermieden.
Auswahlkriterien für flexible Kettenkabel
Bei der Auswahl flexible Kettenkabel Mehrere Parameter beeinflussen Leistung und Langlebigkeit. Der Leiterquerschnitt beeinflusst die Strombelastbarkeit, während die Anzahl der Adern die Biegefestigkeit bestimmt. Außenmäntel müssen mechanischem Verschleiß und Umwelteinflüssen wie Feuchtigkeit, Öl und extremen Temperaturen standhalten.
Es ist auch wichtig, das Kabel an die dynamischen Eigenschaften des Kettensystems anzupassen, einschließlich Verfahrweglänge, Biegeradius und Bewegungsgeschwindigkeit. Um die Abriebfestigkeit zu erhöhen und die Reibung innerhalb der Schleppkette zu verringern, können spezielle Beschichtungen oder Verstärkungen angebracht werden.
Vergleich von High-Flex und Standard Flexible Kabel
Nicht alle flexiblen Kabel sind für Anwendungen mit hohen Zyklen ausgelegt. Ein vergleichender Überblick verdeutlicht entscheidende Unterschiede:
| Funktion | Standard-Flexkabel | High-Flex-Kabel |
| Leitertyp | Gestrandet | Feinsträngige oder ultrafeine Litzen |
| Biegezyklen | ~50.000 | >1.000.000 |
| Isoliermaterial | PVC | PUR, TPE oder Elastomere |
| Typische Anwendungen | Stationäre oder bewegungsarme Systeme | Robotik, CNC-Maschinen, Schleppketten |
Wartung und Fehlerbehebung für Schleppkettenkabel
Selbst hochwertige flexible und hochflexible Kabel erfordern eine regelmäßige Inspektion und Wartung, um eine langfristige Leistung sicherzustellen. Häufige Probleme sind Isolationsverschleiß, Leiterermüdung und Störungen in Signalleitungen.
- Überprüfen Sie die Kabel an den Biegestellen und Befestigungsbereichen auf Abrieb oder Risse.
- Stellen Sie sicher, dass der Kabelweg innerhalb der Schleppkette frei von Hindernissen und Spannungsschwankungen ist.
- Ersetzen Sie beschädigte Segmente umgehend, um Maschinenstillstände und Stromausfälle zu vermeiden.
- Überprüfen Sie die Abschirmungsintegrität in flexiblen Kettenkabeln, die für die Datenübertragung in Umgebungen mit hoher elektromagnetischer Strahlung verwendet werden.
Erweiterte Designüberlegungen für flexible Kabel
Fortschrittliche flexible Kabel können zusätzliche Funktionen wie Torsionsfestigkeit, reibungsarme Beschichtungen und optimierte Leiterverlegemuster umfassen. Diese Verbesserungen erhöhen die Lebensdauer und reduzieren den Wartungsaufwand bei Hochgeschwindigkeits- oder Hochfrequenzanwendungen.
Darüber hinaus sind einige hochflexible Kabel mit modularen Kernen oder farbcodierten Litzen ausgestattet, um die Installation, Fehlerbehebung und den Austausch in komplexen Maschinenkonfigurationen zu vereinfachen.
