Hauptleistungsmerkmale von Aufzugs-Flachlaufkabeln in vertikalen Bewegungssystemen

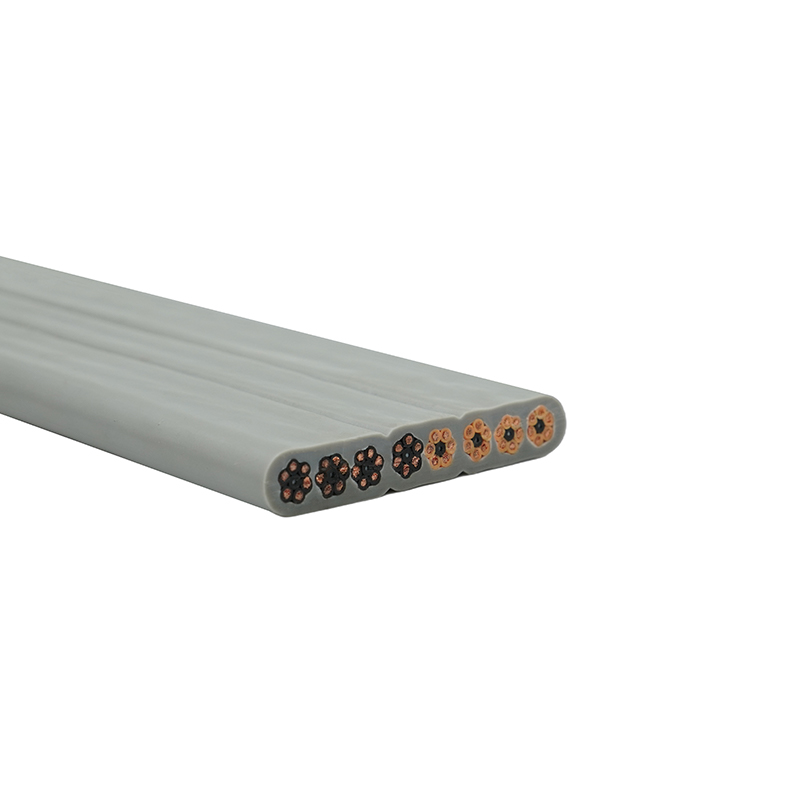

Leiteraufbau und warum die Aderzahl wichtig ist

Flache Hängekabel für Aufzüge Verlassen Sie sich auf feindrähtige Kupferleiter, um kontinuierliche vertikale Bewegungen und häufiges Biegen zu überstehen. Durch die Erhöhung der Anzahl der Litzen wird die Biegebeanspruchung jedes einzelnen Filaments verringert, was die Wahrscheinlichkeit eines Leiterbruchs bei zyklischer Belastung verringert. Bei Anwendungen mit engen Biegeradien an den Seilscheibenpunkten oder bei denen das Kabel auf kleinen Spulen aufgewickelt wird, reduzieren extrafeine Verseilung und ausgewogene Verlegerichtungen den inneren Reibverschleiß und tragen dazu bei, über die gesamte Lebensdauer des Kabels einen gleichbleibenden Kontaktwiderstand aufrechtzuerhalten.

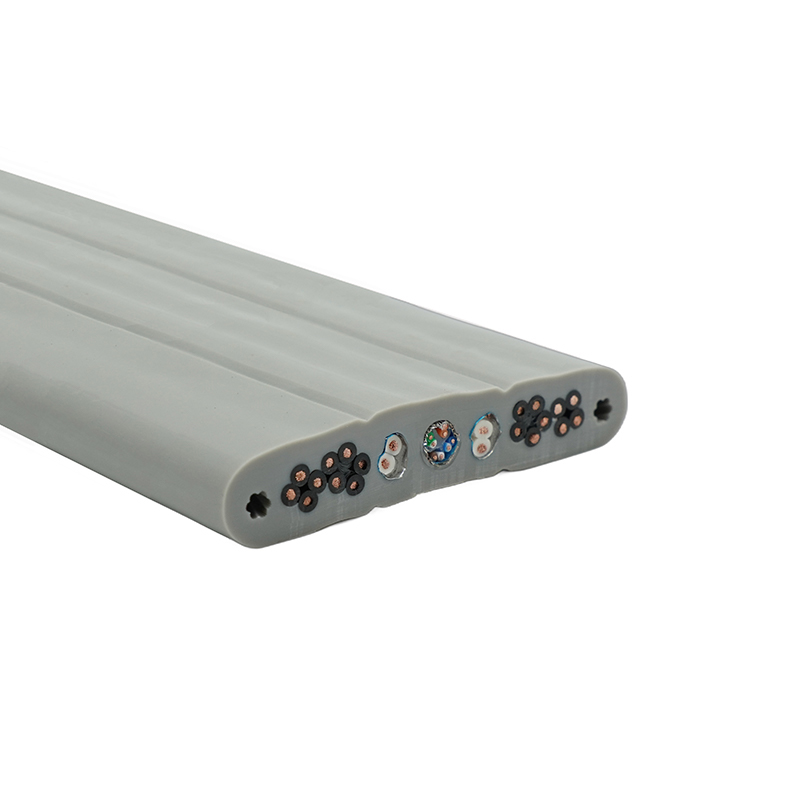

Flache Geometrie: Platzeffizienz und mechanisches Verhalten

Der flache Querschnitt wurde gewählt, um den Platzbedarf der Welle zu minimieren und ein Verdrehen oder Verheddern während der vertikalen Bewegung zu verhindern. Abgeflachte Konstruktionen verändern im Vergleich zu runden Kabeln die neutrale Achse und die Biegeeigenschaften des Kabels; Sie ermöglichen eine kleinere Gesamtbauweise bei gleichzeitiger Stabilität der einzelnen Leiterbahnen. Bei einer flachen Geometrie werden jedoch die Scherkräfte auf die Isolierung zwischen den Leitern an den Endpunkten der Biegung konzentriert. Daher müssen Konstrukteure die Haftung zwischen den Schichten, die Dicke der Isolierung und etwaige Zugentlastungsmerkmale überprüfen, um eine Delaminierung im Langzeitbetrieb zu vermeiden.

Mantelmaterialien und Umweltbeständigkeit

Die Wahl des Mantels – üblicherweise ölbeständiges PVC oder alterungsbeständige Gummimischungen – bestimmt direkt die Beständigkeit des Kabels gegenüber Wellenverunreinigungen, Feuchtigkeit und Temperaturschwankungen. PVC-Verbindungen bieten eine konstante dielektrische Leistung und eine einfache Extrusion, während Gummiummantelungen eine hervorragende Flexibilität bei niedrigen Temperaturen und mechanische Festigkeit bieten. Wählen Sie in Aufzugsschächten mit hydraulischer Ausrüstung ölbeständige Formulierungen, um ein Aufquellen und Erweichen zu verhindern; In Schächten, die UV-Strahlung durch Glasscheiben oder starkem Ozon ausgesetzt sind, bevorzugen Sie Gummimischungen mit Ozonschutzmitteln für eine längere Lebensdauer.

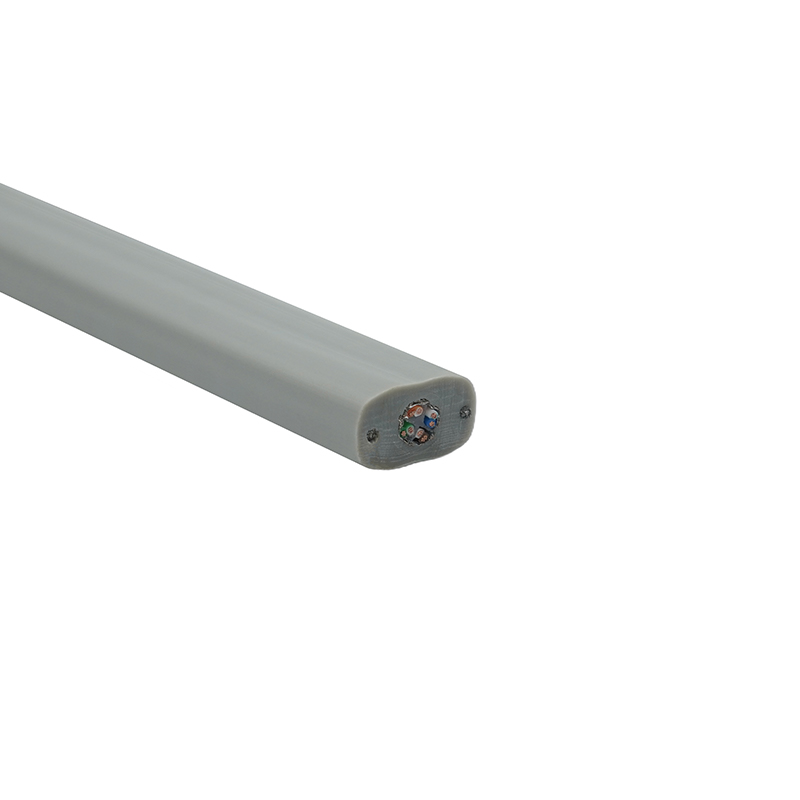

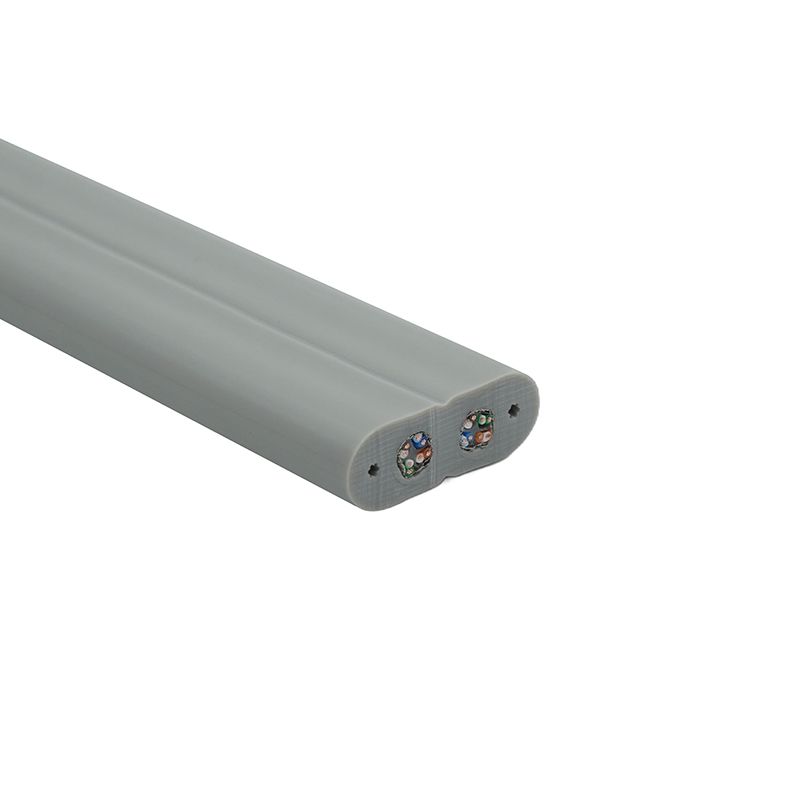

Signalintegrität und integrierte Datenpaare (Cat6-Flat-Optionen)

Moderne Aufzugssysteme kombinieren Energie-, Steuerungs- und Hochgeschwindigkeitsdatenkanäle. Die Integration von Flachpaaren im Cat6-Stil erfordert eine kontrollierte Paargeometrie, eine konsistente Paarverdrillung und eine sorgfältige Trennung von den Stromleitern, um Übersprechen zu begrenzen und die Leistung der Rückflussdämpfung am nahen/fernen Ende (NEXT/FLR) aufrechtzuerhalten. Wenn Sie flache Cat6-Aufzugskabel spezifizieren, fordern Sie Impedanzberichte über 1–250 MHz, Paar-zu-Paar-Kopplungszahlen und Stichprobenkontinuitätstests nach Biegezyklen an, um zu bestätigen, dass die Datenleistung mechanischer Beanspruchung standhält.

Mechanischer Schutz, Abriebfestigkeit und Wellenmontage

Abrieb durch Rollenkanten, Führungsschienen oder staubige Umgebungen ist ein häufiger Fehlermechanismus. Wählen Sie Kabel mit verstärkten Außenschichten oder erwägen Sie das Anbringen externer Abriebhülsen an bekannten Verschleißstellen. Montageteile – Klemmen, Führungen und Tüllen – müssen passend zum Flachprofil ausgewählt werden; Abgerundete Klemmen oder ausgekleidete Kanäle reduzieren die Punktbelastung. Beachten Sie, dass Schutzzusätze die Anforderungen an den Biegeradius ändern und die Steifigkeit erhöhen können. Validieren Sie die Baugruppe vor der Installation unter repräsentativen Bewegungsprofilen.

Elektrische Sicherheit und Brandverhalten

Aufzugskabel müssen den Brand-, Rauch- und Toxizitätsnormen entsprechen, die für die Bauvorschriften im Installationsgebiet gelten. Flammhemmende Formulierungen und raucharme, halogenfreie (LSZH) Alternativen reduzieren die Gefahr während eines Brandereignisses. Bestätigen Sie immer die erforderliche Brandleistung und fordern Sie Testdaten des Lieferanten an, z. B. vertikale Flammenausbreitung und Rauchemission, da Mantelformulierungen, die die Flexibilität oder die Ölbeständigkeit verbessern, das Flammenverhalten beeinflussen können.

Ermüdungstests und Lebenszyklusverifizierung

Legen Sie Biegelebensdauertests fest, die die erwartete Hublänge, Geschwindigkeit und Zyklenzahl des Aufzugs nachbilden. Standardisierte Labordaten sind nützlich, aber nichts ersetzt einen Arbeitszyklustest, der das reale Bewegungsprofil der Installation widerspiegelt. Fordern Sie Testberichte an, die die Leiterintegrität, den Isolationswiderstand und die Signalübertragung vor und nach einer definierten Anzahl von Zyklen belegen. Vergleichen Sie die Testzyklen mit Ihren erwarteten jährlichen Zyklen, um Austauschintervalle abzuschätzen und vorbeugende Wartungsarbeiten zu planen.

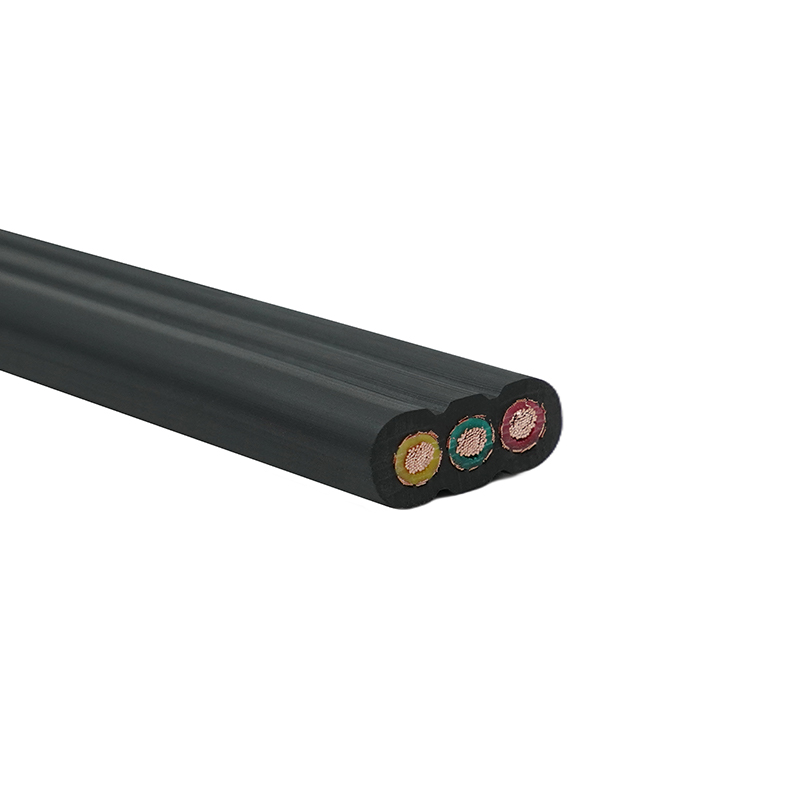

Überlegungen zur Abschirmung, Erdung und elektromagnetischen Störungen

Wo empfindliche Überwachungs- oder Kommunikationsleitungen neben der Stromversorgung verlaufen, minimieren integrierte Abschirmungen oder diskrete abgeschirmte Paare elektromagnetische Störungen. Flachkabel können Folien- oder Geflechtschirme enthalten, für die Aufrechterhaltung der Wirksamkeit sind jedoch ein Schirmabschluss und eine kontinuierliche Erdung entlang der Kabelstrecke unerlässlich. Bewerten Sie den Prozentsatz und den Widerstand der Abschirmung des Kabels. Schlechte Anschlüsse oder unterbrochene Schirmkontakte während des Biegens beeinträchtigen die Immunität gegenüber externen Störquellen.

Inspektion, Wartung und Diagnose vor Ort

• Visuelle Inspektion – prüfen Sie, ob die Hülle Schnitte, Quetschspuren, Oberflächenverhärtungen oder Verfärbungen aufweist, die auf einen chemischen Angriff oder eine Ozonbelastung hinweisen.
• Biegetest: Führen Sie eine leichte Kaltbiegung durch, um Versprödung festzustellen. Eine verminderte Flexibilität geht häufig einer Rissbildung unter Belastung voraus.
• Elektrische Prüfungen: Messen Sie den Isolationswiderstand und den Durchgang für jeden Leiter sowie den Schirmdurchgang nach geplanten Zyklen oder verdächtigen Ereignissen.
• Führen von Aufzeichnungen – Dokumentieren Sie die Kabelroute, identifizierte Verschleißpunkte und die Austauschhistorie, um zukünftige Spezifikationen und Beschaffungen zu verfeinern.

Lieferantenqualifikationen, Zertifizierungen und Rückverfolgbarkeit

Lieferanten mit CCC-, UL-, ISO9001- und CE-Zertifizierungen weisen in der Regel konsistente Produktionskontrollen und Zugang zu relevanten Testlabors auf. Für kritische Aufzugssysteme fordern Sie die Rückverfolgbarkeit des Materials, Mustertestergebnisse für die Biege- und Flammenleistung sowie Optionen für die Werksinspektion. Bei Bestellung nach Maß flache Hängekabel für Aufzüge , erfordern einen Prototypenlauf mit unterzeichneten Testergebnissen, um Überraschungen bei Massenproduktionslieferungen zu vermeiden.

Schneller Vergleich: PVC- vs. Gummiummantelungen für Aufzugsflachkabel

Praktische Beschaffungstipps für Aufzugsprojekte

Bevor Sie sich an einen Kabellieferanten wenden, sollten Sie sich über die Hublänge, die Geschwindigkeit, die Umgebung und die erwartete Zyklenzahl des Aufzugs informieren. Fordern Sie Musterlängen an, die sowohl auf elektrische als auch mechanische Leistung getestet wurden, bestehen Sie auf dokumentierten Biege- und Flammentestergebnissen und bestätigen Sie die Leistung von Abschirmungen und Paaren, wenn integrierte Datenkanäle erforderlich sind. Für spezielle Anforderungen – wie Cat6-Flachkabel für Aufzugskabel oder verbesserte Ölbeständigkeit – arbeiten Sie mit Herstellern zusammen, die Erfahrung mit kundenspezifischen Hängekabeln haben und vor der vollständigen Produktion nachverfolgbare Testzertifikate und repräsentative Muster liefern können.
