Leiterdesign und Flexibilität: Litzenanzahl, Durchmesser und Kompromisse

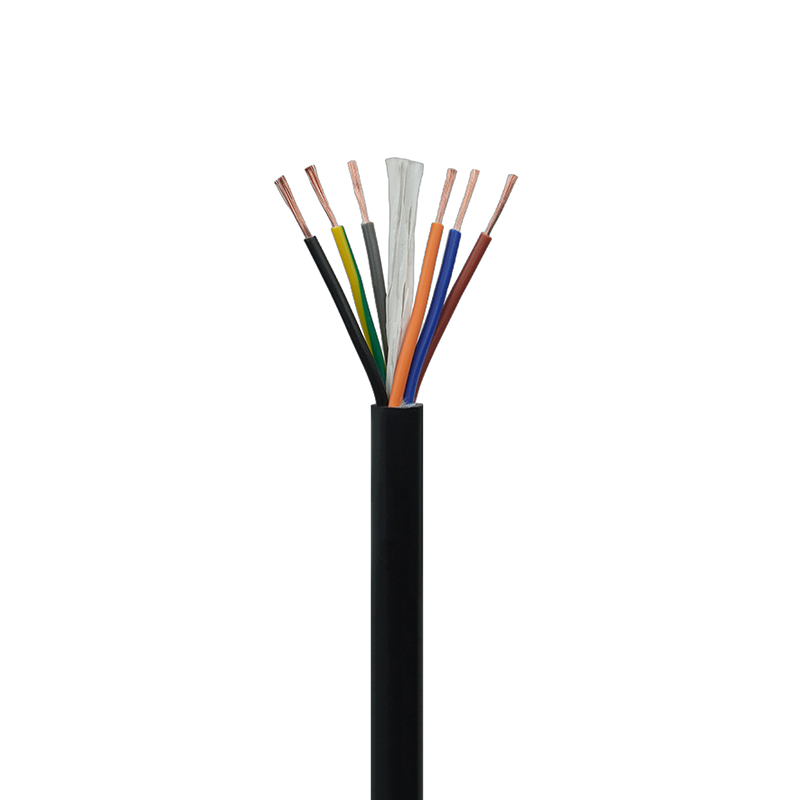

Für PVC-isolierte und ummantelte Kabel mit Kupferkern Das mechanische und elektrische Verhalten beginnt mit der Leitergeometrie. Eine Erhöhung der Litzenanzahl (viele feine Litzen gegenüber wenigen dicken Litzen) verbessert die Flexibilität und Ermüdungslebensdauer bei wiederholten Biegezyklen, verändert jedoch den Gleichstromwiderstand aufgrund von Oberflächenoxidation und Kontaktfläche in den Anschlüssen geringfügig. In der Praxis gehen Konstrukteure bei flexiblen, abgeschirmten Kabeln, die in beweglichen Maschinen oder in der Robotik zum Einsatz kommen, üblicherweise von einer Verseilung der Klasse 2/5 zu einer feineren Verseilung der Klasse 6/7 über. Dies reduziert den minimalen Biegeradius und verringert die Kaltverfestigung des Leiters bei wiederholtem Biegen erheblich.

Praktische Auswahlregeln

• Wenn sich das Kabel kontinuierlich biegen muss (z. B. bei einer Schleppkette), wählen Sie eine höhere Litzenanzahl und bewerten Sie die Biegelebensdauer auf >1 Million Zyklen.
• Für fixed wiring with occasional bending, coarser strands reduce cost and simplify terminations.
• Berücksichtigen Sie bei der Dimensionierung des Spannungsabfalls den Leiterwiderstand bei Betriebstemperatur (nicht bei Raumtemperatur) – verseilte Leiter erwärmen sich unter Last schneller.

Isolationsdicke, Nennspannung und thermische Überlegungen

PVC-Isoliersysteme werden sowohl durch ihre elektrische Widerstandsfähigkeit als auch durch ihre thermische Klasse spezifiziert. Die Dicke wirkt sich direkt auf die Durchschlagsfestigkeit aus, die thermischen Eigenschaften der Verbindung bestimmen jedoch die Strombelastbarkeit und die zulässige Umgebungstemperatur. Wählen Sie für abgeschirmte flexible Kabel, die in der Nähe von Wärmequellen verwendet werden, PVC-Verbindungen aus, die für höhere Dauerbetriebstemperaturen ausgelegt sind (z. B. Verbindungen mit einer Nenntemperatur von 90 °C) und erwägen Sie eine dickere Isolierung für vorübergehende Überspannungsgrenzen.

Designtipps für verbesserte Leistung

• Geben Sie die Isolationsdicke gemäß den IEC/NEC-Tabellen für die vorgesehene Spannungsklasse an und addieren Sie 10–20 %, wenn der Überspannungsschutz ein Problem darstellt.
• Wenn die Wärmeableitung begrenzt ist (gebündelte Kabel), verringern Sie die Strombelastbarkeit und berücksichtigen Sie thermische Stabilisatoren in der PVC-Verbindung.
• Im Außenbereich helfen UV-stabilisierte PVC-Formulierungen oder zusätzliche Außenmäntel; Andernfalls wird PVC bei längerer UV-Einwirkung spröde.

Mantelmaterialien, Flammschutz und Umweltbeständigkeit

Standard-PVC-Ummantelungen bieten eine gute Abriebfestigkeit und Kosteneffizienz, ihre Zusammensetzung kontrolliert jedoch die Entflammbarkeit, Rauchdichte und Toxizität. Für Anwendungen in der Industrie und im öffentlichen Raum sind manchmal raucharme, halogenfreie (LSZH) Alternativen erforderlich; Allerdings büßt LSZH im Vergleich zu technischen PVC-Mischungen eine gewisse Öl-/Abriebfestigkeit ein. Wenn Sie ein PVC-isoliertes und ummanteltes Kabel mit Kupferkern spezifizieren, klären Sie, ob das Projekt Flammtests wie IEC 60332-1/3 oder vertikale Kabeltests nach UL 1581 erfordert – jeder Test zielt auf ein anderes Brandverhalten ab.

Wann sollte man auf spezielle Hüllen bestehen?

• Öffentliche Verkehrsmittel, Tunnel oder geschlossene Räume: erfordern LSZH oder geprüftes raucharmes PVC.
• Bei Außenaufstellung: UV-stabilisierte und wetterfeste PVC-Mischungen oder eine zusätzliche TPU/PE-Ummantelung verwenden.
• Ölreiche Industriebereiche: Wählen Sie ölbeständige PVC- oder Elastomer-Außenmäntel, um ein Aufweichen und Quellen zu vermeiden.

Abschirmmethoden zur EMI-Kontrolle: Folie, Geflecht und kombinierte Konstruktionen

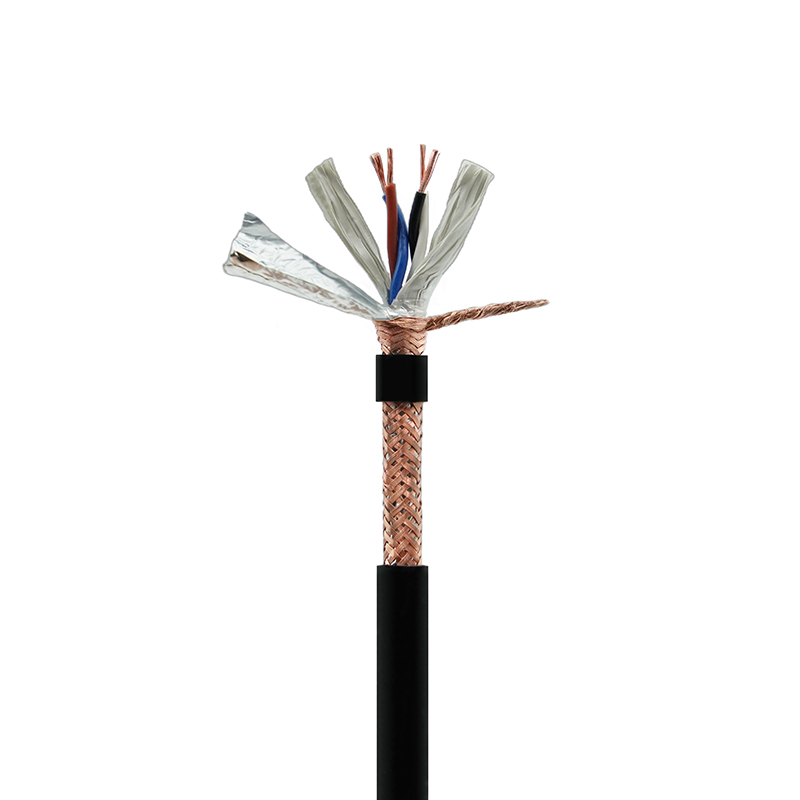

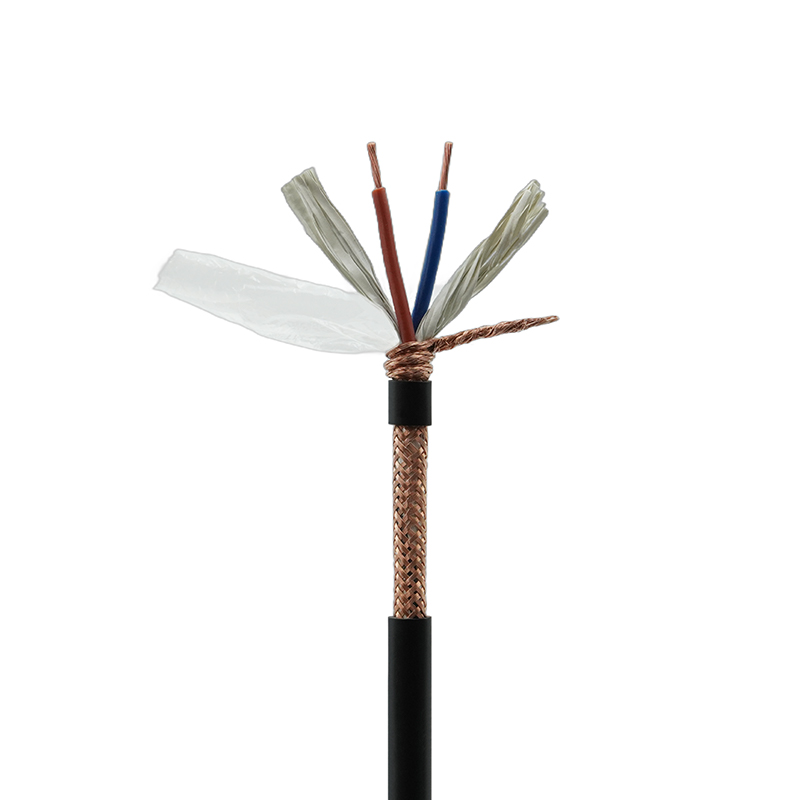

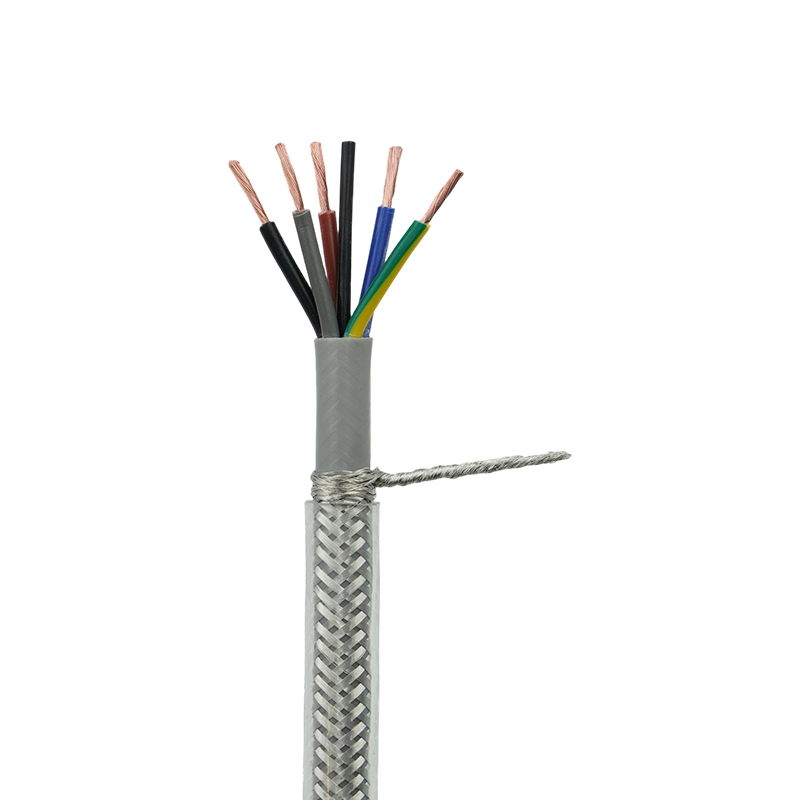

Bei der Auswahl der Abschirmung müssen Abdeckung, Flexibilität und Erdungspraxis in Einklang gebracht werden. Folie (Aluminium/Polyester) bietet 100 % Abdeckung und eignet sich hervorragend für hohe Frequenzen, ist jedoch mechanisch fragil und verkürzt die Biegelebensdauer, wenn sie allein auf bewegten Kabeln verwendet wird. Geflechtschirme (verzinntes Kupfer) bieten mechanische Robustheit und eine gute Niederfrequenzleistung, die typische Abdeckung liegt jedoch zwischen 60 und 95 %. Eine höhere Abdeckung erhöht die Steifigkeit. Ein kombiniertes Foliengeflecht (Folienuntergeflecht) bietet den besten Breitbandschutz bei gleichzeitig angemessener Flexibilität.

Schirmanschluss- und Erdungspraktiken

Durch den richtigen Schirmabschluss bleibt der Schirmvorteil erhalten: Signalleitungen an einem Ende abschließen, um Erdschleifen zu vermeiden; Bei Stromkabeln oder langen Kabelstrecken können an beiden Enden verbundene Abschirmungen mit kontrollierter Erdung erforderlich sein. Verwenden Sie für eine Verbindung mit niedriger Impedanz Kompressions- oder gelötete Erdungsdrähte. Gecrimpte mechanische Anschlüsse sind üblich, müssen jedoch durch Durchgangs- und Zugtests überprüft werden. Sorgen Sie beim Verlegen durch Steckverbindergehäuse dafür, dass die Abschirmung durch Metallgehäuse oder spezielle Abschirmungsklemmen gewährleistet bleibt, um abgestrahlte Emissionen zu minimieren.

Installationspraktiken: Biegeradius, Klemmung und Zugentlastung

Installationsfehler sind eine häufige Ursache für vorzeitigen Kabelausfall. Halten Sie bei PVC-isolierten Kabeln mit Kupferkern die Regeln für den Mindestbiegeradius ein, die auf der Kabelkonstruktion basieren (bei flexiblen Kabeln ist für den dynamischen Einsatz häufig ein 4-facher Kabeldurchmesser angegeben, bei statischen Installationen ist möglicherweise ein 8-facher Kabeldurchmesser zulässig). Übermäßiger Klemmdruck verformt die Isolierung und kann zu Hotspots führen, an denen sich die Ermüdung konzentriert. Verwenden Sie Stopfbuchseneinführungen geeigneter Größe, stellen Sie Schraubklemmen mit Schutzpolstern ein und stellen Sie Serviceschleifen an den Stellen bereit, an denen Bewegungen auftreten.

• Befolgen Sie immer den vom Hersteller angegebenen dynamischen Biegeradius; Im Zweifelsfall sollten Sie den Radius vergrößern, statt ihn zu verkleinern.
• Vermeiden Sie scharfe Kanten an den Eintrittspunkten – verwenden Sie Ösen oder abgerundete Flansche, um Scheuerstellen zu vermeiden.
• Für moving installations, route cables in dedicated trays or conduits to separate them from fixed wiring and sources of abrasion.

Tests, Rückverfolgbarkeit und Zertifizierungen: Was Sie von einem seriösen Lieferanten erwarten können

Ein zuverlässiger Kabellieferant stellt dokumentierte Werkstests bereit: Leiterwiderstand, Hochspannungstests (Hipot-Tests), Isolationswiderstand, Kontinuität der Abschirmung und gegebenenfalls mechanische Tests für die Biegelebensdauer. Rückverfolgbarkeit (Chargennummern, Materialzertifikate) und Zertifizierungen Dritter wie CCC, UL, ISO9001 und CE sind wichtige Signale für Prozesskontrolle und Compliance. Für Sonderanfertigungen fordern Sie Werkstestberichte und maßgeschneiderte Testpläne an, die die elektrischen und mechanischen Belastungen Ihrer Anwendung widerspiegeln.

Empfohlene Werkstests für abgeschirmte flexible Kabel

• Gleichstromwiderstand und Leiterkontinuität – Durchmesser und Verseilung überprüfen.
• Hipot-Test zwischen Leiter und Abschirmung/Erde zur Bestätigung der Isolationsintegrität.
• Überprüfung der Schirmkontinuität und -abdeckung (visuell elektrisch) und ggf. Messung der Geflechtabdeckung.
• Probenahme der Biegelebensdauer für dynamische Kabel, mit elektrischen Prüfungen nach dem Biegen, um gebrochene Filamente zu erkennen.

Als Hersteller stelle ich sicher, dass Junshuai diese wichtigen Tests in unseren hauseigenen Labors durchführt und auf Anfrage Zertifizierungskopien zur Verfügung stellen kann – unsere fortschrittliche Produktions- und Testausrüstung, kombiniert mit CCC-, UL-, ISO9001- und CE-Zertifizierungen, ermöglicht es uns, Kabel an anspruchsvolle Spezifikationen anzupassen und zu validieren.

Überlegungen zur Anpassung für spezielle Anwendungen

Wenn Projekte über Standardkatalogartikel hinausgehen, umfassen praktische Anpassungspunkte: veränderte Leitermetallurgie (sauerstofffreies Kupfer für geringes Rauschen), farbige oder nummerierte Innenmäntel für eine vereinfachte Feldkennzeichnung, Hybridkonstruktionen, die Strom- und Signalpaare mit gemeinsamer Abschirmung kombinieren, und maßgeschneiderte Außenmäntel für chemische Beständigkeit. Jede Änderung wirkt sich auf das mechanische, elektrische und EMV-Verhalten aus, daher ist ein kontrollierter Entwurfsverifizierungsplan unerlässlich.

Fragen, die vor der Bestellung einer benutzerdefinierten Ausführung definiert werden müssen

• Wird das Kabel statisch sein, sich gelegentlich biegen oder sich ständig bewegen?
• Gibt es Umwelteinflüsse (Öl, UV-Strahlung, Chemikalien, Salznebel)?
• Welche EMV-Dämpfungswerte sind in allen Frequenzbändern erforderlich?
• Sind aus regulatorischen Gründen Rückverfolgbarkeit, Chargenprüfung oder individuelle Etikettierung erforderlich?

Wir arbeiten direkt mit Kunden zusammen, um diese Fragen zu beantworten und eine maßgeschneiderte Spezifikation zu erstellen – wenn Sie eine Sonderanfertigung benötigen PVC-isoliertes, abgeschirmtes, flexibles Kabel , ich kann Sie durch die Kompromisse führen und eine werkseitige Testdokumentation bereitstellen, die zu Ihrer Anwendung passt.
