Abschirmungsstrategien für laute VFD-Umgebungen
VFDs erzeugen hochfrequente Schaltspannungen, die entlang von Leitern abstrahlen und leiten können. Eine wirksame Abschirmung erfüllt zwei Aufgaben: Sie fängt abgestrahlte Emissionen ab und bietet einen niederohmigen Rückweg für hochfrequente Leckströme. Behandeln Sie bei praktischen Installationen die Kabelabschirmung immer als aktiven Teil des Erdungssystems und nicht als kosmetisches Geflecht. Schließen Sie sie fest am Antriebsende ab und erwägen Sie bei langen Strecken einen zweiten Abschluss an einer Schalttafel oder einer lokalen Erdung, um den Aufbau von Gleichtaktspannung zu minimieren.
Einseitiger vs. beidseitiger Schirmanschluss
Der Single-End-Abschluss (nur Antriebsseite) reduziert in der Regel Erdschleifenströme bei Strecken mittlerer Länge in Industrieanlagen; Der Abschluss an beiden Enden verbessert die Abschirmwirkung bei abgestrahlten Emissionen bei sehr langen Strecken, kann jedoch zu zirkulierenden Strömen führen, wenn die Anlagenerde verrauscht ist. Beurteilen Sie in der Praxis die Erdung des Standorts und messen Sie Ableitströme. Wenn Sie starke Erdschleifenströme feststellen, kehren Sie am Frequenzumrichter zu Single-End mit lokaler Erdung am Motorschrank zurück.
Auswahl der Kabelkonstruktion und wie sie sich auf die Leistung auswirkt
Das Leitermaterial, der Isolationstyp und die Abschirmungsgeometrie beeinflussen alle das Verhalten des Kabels bei PWM-Ausgängen. Kupferleiter sind Standard; Allerdings wirken sich die Anzahl der Verseilungen und die Größe der einzelnen Stränge auf die Flexibilität und Skin-/Proximity-Effekte bei höheren Frequenzen aus. Eine Isolierung mit niedriger Dielektrizitätskonstante und niedrigem Verlustfaktor reduziert die kapazitive Kopplung zwischen Leitern und senkt die Ladeströme – das ist wichtig für lange Kabelstrecken und für Antriebe ohne Ausgangsfilter.
| Schildtyp | Dämpfung (HF) | Flexibilität | Empfohlene Verwendung |
| Abfluss aus Aluminium-Mylar-Folie | Hoch (gute Abdeckung) | Mäßig | Feste Strecken, bei denen die HF-Dämpfung wichtig ist |
| Verzinntes Kupfergeflecht | Mäßig (depends on coverage %) | Hoch | Flexible Leitungsführung, gepanzerte Baugruppen |
| Kombination aus Foliengeflecht | Hochest | Mäßig | Kritische EMI-Umgebungen und lange Auflagen |

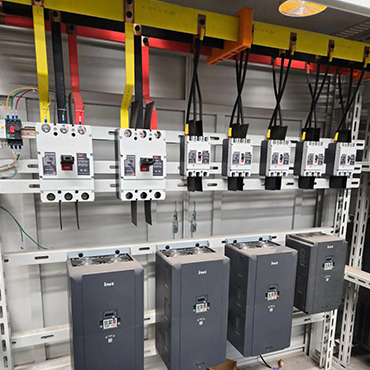

Best Practices für die Installation seit langem VFD-Kabel läuft
- Halten Sie eine physische Trennung von empfindlichen Steuer-/Kommunikationskabeln ein – wenn eine Trennung nicht möglich ist, verlegen Sie sie Antriebskabel mit variabler Frequenz in separaten Leitungen oder verwenden Sie eine geerdete metallische Trennung.
- Vermeiden Sie es, überschüssiges Kabel in der Nähe von Laufwerken aufzuwickeln. Spulen erhöhen die Induktivität und können Überspannungsreflexionen an den Motorklemmen verursachen.
- Beachten Sie den vom Hersteller angegebenen Biegeradius – enge Biegungen können die Kontinuität der Abschirmung beeinträchtigen und die dielektrische Belastung erhöhen, was die Lebensdauer bei wiederholter Belastung verkürzt.
- Implementieren Sie Zwischenerdungspunkte für sehr lange metallische Kabelrinnen und überwachen Sie gleichzeitig die zirkulierenden Ströme. Verwenden Sie Potentialausgleichsbrücken, die für hochfrequente Ströme ausgelegt sind, nicht nur für stationäre Fehlerströme.
Elektrische Eigenschaften, die wichtig sind (und wie man Probleme entschärfen kann)
Kapazität, Ladeströme und Motorerwärmung
Kabel-zu-Leiter- und Leiter-zu-Abschirmungskapazitäten erzeugen Ladeströme, wenn der VFD schaltet. Ladeströme verursachen zusätzliche Verluste im Motor und erhöhen die Antriebsstromwerte. Wählen Sie für lange Strecken Kabel mit geringerer Kapazität pro Meter oder installieren Sie dV/dt-Filter oder Sinusausgangsfilter am Antrieb, um dv/dt beim Schalten zu reduzieren und den Ladestrom zum Motor zu senken.
Reflexionen, Kabelimpedanz und Überspannung an Motorklemmen
Schnelle PWM-Flanken sehen das Kabel als Übertragungsleitung; Fehlanpassungen zwischen der Ausgangsimpedanz des Antriebs und der charakteristischen Impedanz des Kabels führen zu Spannungsreflexionen, die als vorübergehende Überspannungen am Motor erscheinen. Zu den Lösungen gehören die Steuerung von dV/dt (Dämpfer, Filter), die Verwendung von Kabeln mit geeigneter Impedanz und die Einhaltung der empfohlenen Kabellängen für den Antrieb (siehe Antriebsdokumente). Bei Hochspannungs- oder Langstreckenstrecken können Ausgangsdrosseln auch dazu beitragen, Reflexionen zu dämpfen.
Steckverbinderanschlüsse, Panzerung und mechanischer Schutz
Die Qualität des Schirmabschlusses wirkt sich direkt auf die EMV-Leistung aus. Verwenden Sie nach Möglichkeit einen kontinuierlichen 360°-Schirmkontakt und stellen Sie sicher, dass der Ableiter oder das Geflecht gelötet oder gecrimpt ist, um eine niedrige Impedanz aufrechtzuerhalten. Wenn eine Panzerung vorhanden ist (Stahldraht oder Band), verbinden Sie die Panzerung je nach Erdungspraxis vor Ort an einem oder beiden Punkten mit der Erde. Verwenden Sie eine geeignete Zugentlastung, um ein Herausziehen der Abschirmung oder des Leiters zu verhindern. Mechanische Ausfälle tarnen sich oft als zeitweise auftretende elektrische Fehler.
Tests, Zertifizierungen und warum sie wichtig sind
Verifizierte Leistung durch Tests (Impedanz-, Kapazitäts-, Hochpotential-, Schirmkontinuitäts- und EMV-Emissionstests) stellt sicher, dass sich Kabel in VFD-Installationen vorhersehbar verhalten. Zertifizierungen wie UL und CE belegen die Einhaltung anerkannter Sicherheits- und EMV-Standards, während ein robustes ISO9001-Qualitätssystem dazu beiträgt, die Konsistenz über alle Produktionschargen hinweg aufrechtzuerhalten. Wir fertigen abgeschirmtes VFD-Kabel Qualitäten und unser Werk verfügt über CCC-, UL-, ISO9001- und CE-Zertifizierungen – dies ermöglicht uns, kundenspezifische Konstruktionen mit rückverfolgbaren Testaufzeichnungen zu unterstützen, wenn Projekte dies erfordern.
Häufige Fehlermodi und Checkliste zur Fehlerbehebung vor Ort
- Intermittierende Auslösung: Schirmanschlüsse und Durchgang prüfen; Schlechte Verbindungen führen dazu, dass EMI in Steuerkreise eingekoppelt wird, was zu störenden Auslösungen führt.
- Hohe Motorlagerströme: Überprüfen Sie die Wellenerdungsmaßnahmen, überprüfen Sie die Kabelschirmverbindungen und erwägen Sie gegebenenfalls die Installation von Wellenerdungsringen oder isolierten Lagern.
- Übertemperatur am Motor: Ladestrom messen und mit Motorerwärmungskurven vergleichen – wenn der Ladevorgang dazu beiträgt, Schaltfrequenz verringern oder Filter einbauen.
- Schwerwiegende EMI-Beschwerden: Führen Sie eine Standortuntersuchung mit einer Nahfeldsonde durch, überprüfen Sie die Schirmabdeckung (% Geflecht) und erwägen Sie ein Upgrade auf Foliengeflecht-Verbundschirme oder das Hinzufügen von Ferritkernen am Motorkabel.
Wenn Sie möchten, können wir Ihnen maßgeschneiderte Kabelkonstruktionsempfehlungen (Leiterverseilung, Schirmtyp, Mantelmischung) für Ihre Anwendung geben – wir entwerfen und produzieren kundenspezifisch VFD-geschirmte Motorkabel Auf Wunsch stellen wir Ihnen Prüfberichte und Zertifikate zur Verfügung. Wenn Zuverlässigkeit und EMV-Leistung wichtig sind, reduziert ein speziell entwickeltes Kabel eines zertifizierten Herstellers die Inbetriebnahmezeit und die langfristigen Wartungsprobleme.
