4 Arten von Netzwerkkabeln: Vollständiger Leitfaden zu Ethernet- und Datenkabeln

Die vier Haupttypen von Netzwerkkabel die in modernen Netzwerken verwendet werden Twisted-Pair-Kabel (einschließlich Cat5e, Cat6, Cat6a und Cat7) , Koaxialkabel , Glasfaserkabel , und Patchkabel . Jedes dient unterschiedlichen Zwecken, basierend auf Bandbreitenanforderungen, Entfernungsbeschränkungen und Umgebungsfaktoren. Twisted-Pair-Kabel dominieren Heim- und Büronetzwerke, Glasfasern sorgen für Langstrecken- und Hochgeschwindigkeitsübertragungen, Koaxialkabel unterstützen Kabelinternet und Legacy-Systeme, während Patchkabel flexible Kurzstreckenverbindungen ermöglichen.

Twisted-Pair-Kabel: Das Rückgrat moderner Netzwerke

Twisted-Pair-Kabel enthalten paarweise miteinander verdrillte Kupferdrähte, um elektromagnetische Störungen zu reduzieren. Sie repräsentieren über 80 % aller Netzwerkinstallationen weltweit aufgrund ihrer Wirtschaftlichkeit und Vielseitigkeit.

Kategorien und Leistungsangaben

UTP vs. STP: Unterschiede bei der Abschirmung

Twisted-Pair-Kabel gibt es in zwei Konfigurationen:

• Ungeschirmtes Twisted Pair (UTP) : Der häufigste Typ, der etwa 90 % der Installationen ausmacht. UTP-Kabel sind leichter, flexibler und kosten etwa 0,10 bis 0,30 US-Dollar pro Fuß. Sie funktionieren gut in Standard-Büroumgebungen mit minimalen elektromagnetischen Störungen.

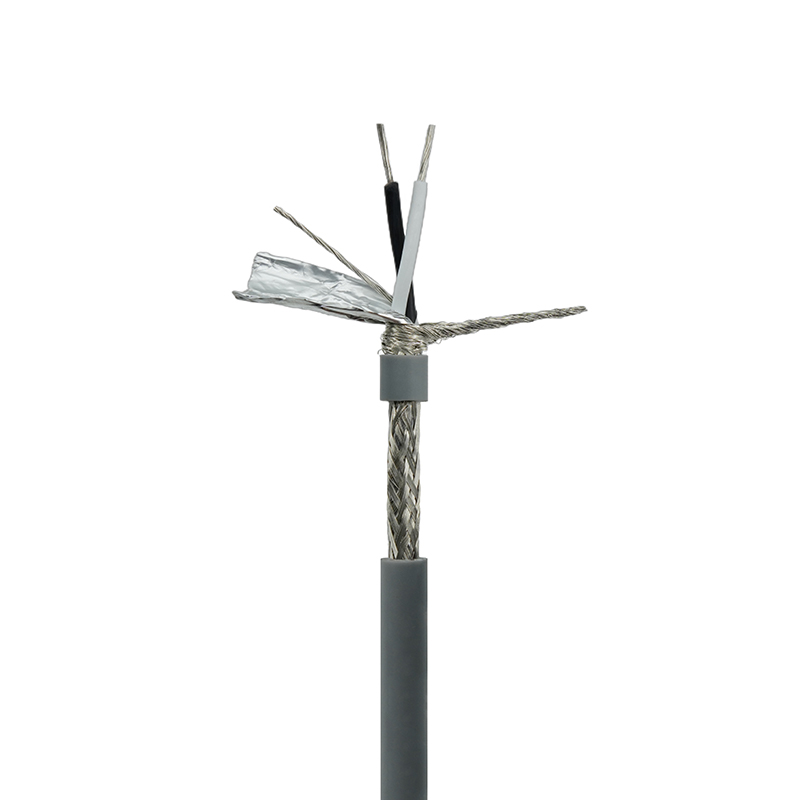

• Geschirmtes Twisted Pair (STP) : Verfügt über eine zusätzliche Folien- oder Geflechtschirmung um die Aderpaare. STP-Kabel kosten 0,50 bis 1,00 US-Dollar pro Fuß, bieten aber hervorragenden Schutz in industriellen Umgebungen, in der Nähe schwerer Maschinen oder in Rechenzentren mit dichten Kabelverläufen.

Beispielsweise würde eine Produktionsstätte, die Netzwerkkabel in der Nähe von Fließbandgeräten installiert, von STP profitieren, um eine Signalverschlechterung durch Motorstörungen zu verhindern, während ein typisches Heimbüro zuverlässig UTP-Cat6-Kabel verwenden kann.

Koaxialkabel: Legacy- und Spezialanwendungen

Koaxialkabel verfügen über einen zentralen Kupferleiter, der von einer Isolierung umgeben ist, eine geflochtene Metallabschirmung und einen Außenmantel. Obwohl sie in modernen Ethernet-Netzwerken weniger verbreitet sind, bleiben sie dennoch von entscheidender Bedeutung Kabel-Internetverbindungen mit Geschwindigkeiten von bis zu 1 Gbit/s durch DOCSIS 3.1-Technologie.

Gängige Koaxialkabeltypen

• RG-6 : Der Standard für Kabelfernsehen und Internet mit 75 Ohm Impedanz. RG-6-Kabel können Signale mit minimalem Verlust über eine Entfernung von bis zu 500 Metern übertragen, was sie ideal für Breitbandinstallationen in Privathaushalten macht.
• RG-59 : Dünneres Kabel, das typischerweise für kurzfristige CCTV-Anwendungen und analoge Videos verwendet wird. Die maximale effektive Entfernung beträgt etwa 200 Meter, bevor eine Signalverschlechterung spürbar wird.
• RG-11 : Dickeres, verlustarmes Kabel für Langstreckenstrecken über 500 Meter. Gewerbliche Gebäude verwenden häufig RG-11 für Backbone-Verbindungen zwischen Verteilungspunkten.

Ein praktisches Beispiel: Die Kabel-Internetdienste Comcast und Spectrum stellen über RG-6-Koaxialkabel von Straßenanschlüssen eine Verbindung zu Haushalten her und unterstützen Download-Geschwindigkeiten von 940 Mbit/s und Upload-Geschwindigkeiten von 35 Mbit/s in typischen Konfigurationen.

Glasfaserkabel: Hochgeschwindigkeits-Datenübertragung

Glasfaserkabel übertragen Daten als Lichtimpulse durch Glas- oder Kunststofffasern und ermöglichen so Geschwindigkeiten von 10 Gbit/s bis 100 Gbit/s über Entfernungen von mehr als 40 Kilometern ohne Signalverlust. Sie sind immun gegen elektromagnetische Störungen und bieten höchste Sicherheit, da sie keine abhörbaren Signale aussenden.

Singlemode- vs. Multimode-Faser

Rechenzentren implementieren üblicherweise Multimode-OM4-Glasfaser für Server-zu-Switch-Verbindungen innerhalb desselben Gebäudes, um dies zu erreichen 10 Gbit/s Geschwindigkeit über 400 Meter . Mittlerweile nutzen Telekommunikationsunternehmen Singlemode-Glasfaser für Netzwerke in Ballungsgebieten, die Städte verbinden und so die Signalintegrität aufrechterhalten Spannweiten von 80 Kilometern ohne Repeater.

Reale Implementierungskosten

Die Installation einer Glasfaserinfrastruktur erfordert spezielle Ausrüstung und Fachwissen. Eine typische Unternehmensinstallation kostet 1 bis 6 US-Dollar pro Fuß einschließlich Arbeit, Kündigung und Tests. Zur Veranschaulichung: Die Verkabelung eines 10.000 Quadratmeter großen Bürogebäudes mit Glasfaser-Backbone-Verbindungen könnte eine Investition von 15.000 bis 25.000 US-Dollar erfordern, verglichen mit 3.000 bis 5.000 US-Dollar für eine vergleichbare Twisted-Pair-Infrastruktur.

Patchkabel: Flexible Verbindungslösungen

Bei Patchkabeln handelt es sich um kurze Netzwerkkabel (typischerweise). 0,5 bis 15 Meter ) zum Anschluss von Geräten an Steckdosen, Switches an Routern oder Geräten in Server-Racks. Sie verwenden die gleiche Twisted-Pair- oder Glasfasertechnologie wie Festinstallationskabel, verfügen jedoch über geformte Zugentlastungstüllen und flexible Ummantelungen für häufige Handhabung.

Typen und Anwendungen

• Straight-Through-Patchkabel : Verschiedene Gerätetypen verbinden (Computer an Switch, Router an Modem). Diese machen 95 % aller verwendeten Patchkabel aus und folgen an beiden Enden dem Verkabelungsstandard T568A oder T568B.
• Crossover-Patchkabel : Ähnliche Geräte direkt anschließen (Computer an Computer, Schalter an Schalter). Moderne Geräte mit Auto-MDIX-Technologie machen Crossover-Kabel weitgehend überflüssig und reduzieren deren Verwendung auf weniger als 5 % der Anwendungen.
• Glasfaser-Patchkabel : Erhältlich mit LC-, SC-, ST- oder MTP-Anschlüssen zum Anschluss von Glasfasergeräten. Aufgrund ihres geringen Platzbedarfs werden in Rechenzentren üblicherweise LC-Duplex-Steckverbinder verwendet 144 Glasfaseranschlüsse in einem einzigen 1U-Rackpanel .

Qualitätsüberlegungen

Die Qualität des Patchkabels hat erheblichen Einfluss auf die Netzwerkleistung. Professionelle Patchkabel mit vergoldete Anschlüsse und 50-Mikron-Vergoldung kosten jeweils 5 bis 15 US-Dollar, bieten aber Korrosionsbeständigkeit und zuverlässige Verbindungen über Tausende von Steckzyklen hinweg. Preisgünstige Kabel für 1 bis 3 US-Dollar pro Stück können für statische Installationen ausreichen, fallen jedoch in Umgebungen, in denen häufige Neuanschlüsse erforderlich sind, häufig vorzeitig aus.

Netzwerkadministratoren in Unternehmensumgebungen haben normalerweise mehrere Patchkabellängen vorrätig. Eine Standard-Server-Rack-Konfiguration könnte zwanzig 1-Meter-Cat6a-Patchkabel für Switch-zu-Server-Verbindungen, fünf 3-Meter-Kabel für Verbindungen zwischen Racks und zehn 0,5-Meter-Kabel für Patchpanel-Anwendungen mit hoher Dichte verwenden.

Auswahl des richtigen Netzwerkkabels

Die Auswahl geeigneter Netzwerkkabel hängt von spezifischen Anforderungen ab, einschließlich Entfernung, Geschwindigkeit, Umgebung und Budgetbeschränkungen.

Entscheidungsrahmen

1. Für Heimnetzwerke und kleine Büros unter 100 Metern : Cat6- oder Cat6a-Twisted-Pair-Kabel bieten hervorragende Leistung zu angemessenen Kosten und unterstützen aktuelle Gigabit-Geschwindigkeiten und zukünftige 10-Gbit/s-Upgrades ohne Ersatz.
2. Für Kabel-Internetverbindungen : RG-6-Koaxialkabel bleiben der Standard für den Anschluss von Modems an Netzwerke von Dienstanbietern und unterstützen Geschwindigkeiten von bis zu 1 Gbit/s mit DOCSIS 3.1-Technologie.
3. Für den Aufbau von Backbone-Verbindungen über 100 Meter : Multimode-Glasfaserkabel bieten zuverlässige Hochgeschwindigkeitsverbindungen für Campusnetzwerke und mehrstöckige Gebäude, wobei OM4-Faser 10 Gbit/s über 400 Meter unterstützt.
4. Für die Fernkommunikation : Singlemode-Glasfaserkabel ermöglichen eine Datenübertragung über Dutzende Kilometer ohne Signalverschlechterung, was für Stadt- und Weitverkehrsnetze unerlässlich ist.

Umweltfaktoren

Die Umgebungsbedingungen haben einen erheblichen Einfluss auf die Kabelauswahl. Industrieanlagen mit schweren Maschinen benötigen abgeschirmte Twisted-Pair-Kabel, um elektromagnetische Störungen zu verhindern. Für Installationen im Freien sind vergrabene Kabel oder Luftkabel mit UV-beständigen Ummantelungen und wasserdichter Konstruktion erforderlich, was in der Regel kostspielig ist 2-3 Mal mehr als Indoor-Äquivalente . Plenum-zertifizierte Kabel, die den Brandschutzbestimmungen entsprechen, sind für die Installation in Lüftungsräumen obligatorisch und verfügen über eine spezielle Isolierung, die ungefähr kostet 40 % mehr als herkömmliche PVC-ummantelte Kabel .

Das Verständnis dieser vier Netzwerkkabeltypen und ihrer spezifischen Anwendungen gewährleistet eine zuverlässige Netzwerkinfrastruktur, die den aktuellen Anforderungen entspricht und gleichzeitig Skalierbarkeit für zukünftige Anforderungen bietet.
