Industriegas- und ölbeständige Paarverkabelung: Eine praktische Auswahlhilfe

Öl- und Gasarbeiten machen die Verkabelung selten einfach. Ein Doppelkabel sieht vielleicht einfach aus, aber in einer Raffinerie, auf einem Bohrplatz oder in der Nähe eines Tankterminals muss es dem Kontakt mit Kohlenwasserstoffen, Hitzezyklen, Vibrationen, Abwaschungen und manchmal auch ständiger Bewegung standhalten. Industrielle gas- und ölbeständige Doppelkabel sind die praktische Antwort, wenn gewöhnliche Twisted-Pair-Kabel zu früh weich werden, aufquellen, reißen oder die Signalqualität verlieren würden. Die nützliche Frage lautet nicht einfach: „Ist es ölbeständig?“ sondern „welches Öl, bei welcher Temperatur, wie lange und unter welchen mechanischen Bedingungen?“

Was industrielle gas- und ölbeständige Doppelverkabelung eigentlich ist

Bei der Paarverkabelung werden zwei isolierte Leiter verwendet, die miteinander verdrillt sind, um ein Signal zu übertragen. An Industriestandorten kann es sich bei diesem Signal um RS-485, Instrumentierung, Steuerdaten, Ethernet oder eine Low-Level-Sensorverbindung handeln. Die Paarkonstruktion trägt zur Unterdrückung von Gleichtaktstörungen bei, macht das Kabel jedoch nicht für Öl- und Gasanwendungen geeignet. Der Widerstand ergibt sich aus dem gesamten Aufbau: Leiterverseilung, Isoliermaterial, Füllstoffe, Bänder, Abschirmungen, Innenmantel und Außenmantel.

Ein für diese Umgebungen verkauftes Kabel sollte als konstruierte Baugruppe und nicht als Handelsware behandelt werden. Die Jacke muss den spezifischen Flüssigkeiten, denen sie ausgesetzt ist, standhalten. Die Isolierung muss ihre elektrischen Eigenschaften behalten. Der Schirm muss nach dem Biegen und Konfektionieren wirksam bleiben. Und das Kabel muss zur Installationsmethode passen, egal ob es in einer Wanne befestigt, durch ein Rohr gezogen oder in einer beweglichen Maschine gebogen wird.

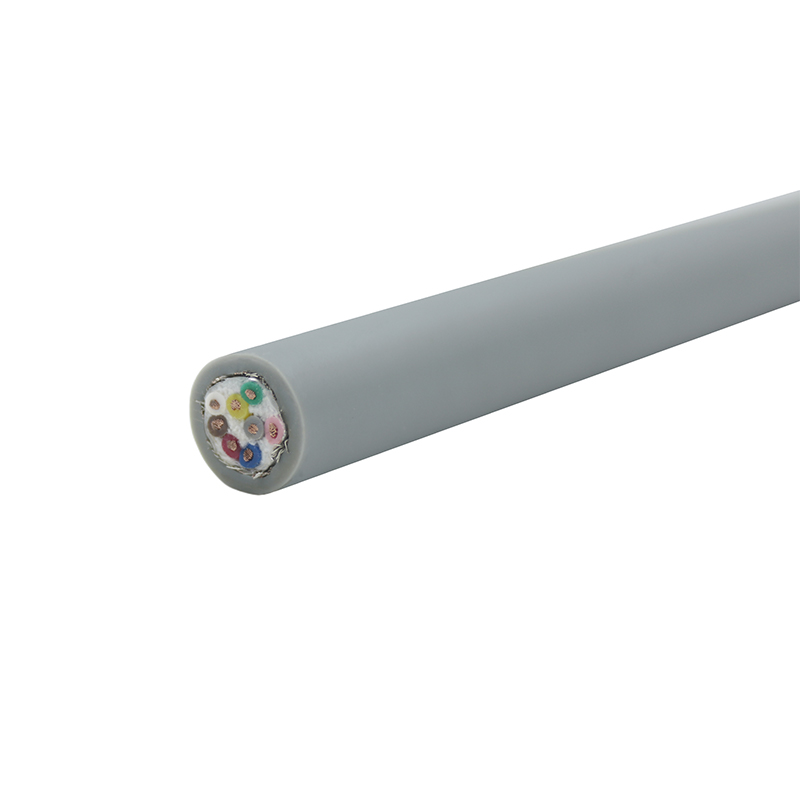

LIYCY-TP Flexibles, geschirmtes Twisted-Pair-Datenkabel Geschirmtes Twisted-Pair-Kabel in Industriequalität für präzise Signalverbindungen; Dies ist relevant, wenn ummantelte Baugruppen für anspruchsvolle Umgebungen überprüft werden. Produkt anzeigen →

Warum Öl- und Gasumgebungen gewöhnliche Doppelkabel benachteiligen

Kohlenwasserstoffe sind nicht alle gleich. Diesel, Hydrauliköl, Schmieröl, Rohöl, Glykol, Methanol, Bohrflüssigkeiten und Reinigungschemikalien können Polymere auf unterschiedliche Weise angreifen. Einige verursachen einen Lautstärkeanstieg. Einige extrahieren Weichmacher und hinterlassen eine harte und spröde Hülle. Andere machen die Oberfläche weicher, verringern die Abriebfestigkeit oder verändern die Abmessungen so weit, dass sich Anschlüsse und Verschraubungen auswirken. Eine Jacke, die einen Spritzwassertest übersteht, kann nach längerem Eintauchen oder wiederholter Einwirkung erhöhter Temperaturn versagen.

Hitze beschleunigt chemische Angriffe. Kälte macht einige Materialien steif und lässt sich leichter brechen. UV-Strahlung lässt Outdoor-Jacken altern. Salzwasser und Feuchtigkeit führen zu Korrosion an Abschirmungen, Abflüssen und Anschlüssen. Mechanische Beanspruchung fügt eine weitere Ebene hinzu: Vibrationen, Hochdruckreinigung, Kabeltrassenabrieb, enge Biegeradien und kontinuierliche Biegung. In explosionsgefährdeten Bereichen muss das Kabel außerdem zum Installationsdesign passen, einschließlich Verschraubungen, Barrieren und Dichtungsanordnungen. Ein Kabel allein ist nicht „explosionssicher“; Es ist ein Teil eines konformen Systems.

Jacken- und Isolationsmaterialien, die den Unterschied machen

Polyurethan oder PUR ist oft eine gute Wahl für flexible industrielle Doppelkabel, die Öl, Abrieb und wiederholten Bewegungen ausgesetzt sind. Es bietet eine gute Ölbeständigkeit und ein robustes mechanisches Verhalten, weshalb es in Schleppketten-, Robotik- und Washdown-Anwendungen eingesetzt wird. Es ist nicht universell: Die Einwirkung von heißem Wasser und Dampf muss überprüft werden, und einige Formulierungen verhalten sich anders als andere. Ein PUR-ummanteltes, geschirmtes Twisted-Pair-Ethernet-Kabel kann beispielsweise eine sinnvolle Lösung für ölreiche Automatisierungsbereiche sein, in denen Signalintegrität und Mantelfestigkeit gleichermaßen wichtig sind.

TPU-CAT6-STP PUR-ummanteltes, abgeschirmtes Kabel der Kategorie 6 PUR-ummanteltes, geschirmtes Twisted-Pair-Kabel der Kategorie 6 für Gigabit-Verbindungen in stark beanspruchten Industrie- und Außenbereichen; relevant, wenn es auf die Robustheit der Jacke ankommt. Produkt anzeigen →

Nitrilkautschuk, Polychloropren und andere Gummimischungen werden häufig dort eingesetzt, wo Ölbeständigkeit, Hitzebeständigkeit und Haltbarkeit im Freien erforderlich sind. Sie sind tendenziell schwerer und weniger flexibel als PUR und eignen sich daher besser für feste oder gelegentlich flexible Routen als für den Einsatz von Schleppketten mit hoher Taktfrequenz. Polyethylen widersteht Feuchtigkeit und vielen Chemikalien gut, ist jedoch steifer und weniger bewegungsfreudig. PVC ist wirtschaftlich und flammhemmend, die Ölbeständigkeit variiert jedoch stark je nach Formulierung, sodass der Begriff „PVC-Mantel“ allein nur sehr wenig aussagt. FEP und PTFE kommen dort zum Einsatz, wo chemische Beständigkeit oder hohe Temperaturen die Kosten rechtfertigen.

Ebenso wichtig ist die Wahl der Isolierung. PE, PP, FEP und XLPE können jeweils unterschiedliche elektrische und thermische Anforderungen erfüllen. Bei der Paarverkabelung wirken sich Kapazität, Impedanz und Paarunsymmetrie auf die Signalqualität aus. Eine dicke ölbeständige Ummantelung kann eine schlechte Paarungsgeometrie nicht ausgleichen.

Abschirmung, Paarung und Signalintegrität

Öl- und Gasstandorte sind elektrisch laut. Motoren, Antriebe, Schweißgeräte, Radios und Stromverteilung können Rauschen in Signalpaare koppeln. Folienschirme bieten eine hohe Abdeckung und eignen sich gut für kompakte Konstruktionen. Geflochtene Abschirmungen widerstehen Biegungen und mechanischen Beschädigungen besser. Viele Industriepaarkabel vereinen beides. Die Abschirmung einzelner Paare kann Übersprechen reduzieren, während eine Gesamtabschirmung externe Störungen abwehrt.

Der Shield funktioniert nur, wenn er korrekt terminiert ist. Ein freiliegender Erdungsdraht, eine am falschen Punkt geerdete Abschirmung oder ein Stecker mit schlechter 360-Grad-Verbindung können dazu führen, dass ein gutes Kabel zu einer Quelle zeitweiliger Fehler wird. In explosionsgefährdeten Bereichen müssen Abschirmungs- und Drain-Anschlüsse ebenfalls zum Erdungs- und Isolationsdesign passen. Gehen Sie nicht davon aus, dass mehr Abschirmung immer besser ist; Wählen Sie die Abschirmung entsprechend dem Geräuschproblem, dem Paartyp und dem verfügbaren Platz.

Eine praktische Auswahl-Checkliste

Die Auswahl sollte mit der Belichtung beginnen, nicht mit der Katalogüberschrift. Die folgende Tabelle ist eine kompakte Möglichkeit, die Angaben eines Anbieters mit den tatsächlichen Anforderungen der Anwendung zu vergleichen.

Installations- und Wartungsdetails, die über die Lebensdauer entscheiden

Selbst ein gutes Kabel kann bei der Installation versagen. Beachten Sie den Biegeradius. Vermeiden Sie zu enge Kabelbinder, die die Paargeometrie zerstören. Unterstützen Sie lange vertikale Läufe. Halten Sie die Signalpaare soweit möglich von den Stromkabeln getrennt und befolgen Sie die Abschirmungs- und Erdungsvorschriften. Überprüfen Sie in Nassbereichen, ob Verschraubungen und Anschlüsse mit dem Mantelmaterial kompatibel sind und keine Spannungskonzentrationen erzeugen.

Wenn sich die Strecke bewegt, verwenden Sie ein Kabel, das für diese Bewegung entwickelt und getestet wurde. Ein hochflexibles, abgeschirmtes Twisted-Pair-Schleppkettenkabel ist beispielsweise für wiederholtes Biegen und nicht für gelegentliche Anpassungen ausgelegt. Für feste Kassettenläufe kann ein robusterer Gummi- oder PUR-Mantel immer noch die richtige Wahl sein, aber die Biegelebensdauer muss nicht der begrenzende Faktor sein. Überprüfen Sie während der Wartung den Mantel auf Schwellungen, Risse, Abflachungen, Abschirmungskorrosion und lockere Anschlüsse. Ersetzen Sie Kabel, deren Form oder Härte sich nach chemischer Einwirkung verändert hat; es hat bereits einen Teil seiner Sicherheitsmarge eingebüßt.

TRVVSP Hochflexibles, geschirmtes Twisted-Pair-Schleppkettenkabel Geschirmtes Twisted-Pair-Schleppkettenkabel für die schnelle Signal- und Stromübertragung in beweglichen Strecken; Überprüfen Sie, ob wiederholtes Biegen Teil der Installation ist. Produkt anzeigen →

Qualitätsprüfungen und Dokumentation auf Anfrage

Fragen Sie nach mehr als nur einem Materialnamen. Zu den nützlichen Beweisen gehören Ölimmersionstestbedingungen, Zug- und Dehnungsergebnisse vor und nach der Exposition, Volumenschwellung, Kaltbiegungsverhalten, Flammenverhalten, Abschirmkontinuität, Leiterwiderstand und Spannungsfestigkeit. Bei Datenpaaren helfen Kapazitäts- und Impedanzdaten dabei, zu bestätigen, dass das Kabel das beabsichtigte Signal unterstützt. Bei beweglichen Anwendungen sind die Bedingungen des Biegetests wichtiger als die allgemeine Beschreibung „hohe Flexibilität“.

Auch die Chargenrückverfolgbarkeit, die Mantelkennzeichnung und eine eindeutige Angabe des geprüften Temperaturbereichs sind praktische Kaufargumente. Wenn ein Lieferant nicht erklären kann, wie das Kabel getestet wurde, oder die Ummantelung nicht der tatsächlichen Flüssigkeitsliste zuordnen kann, stellen Sie weiterhin Fragen. Unser Labor- und Testressourcen sind die Art von Details, die es wert sind, überprüft zu werden, bevor eine Spezifikation gesperrt wird.

Abstimmung des Kabels auf die Anwendung

• Offshore-Plattformen und Bohrböden: Installationsmethoden für Salzwasser, Öl, Vibration, UV und Gefahrenbereiche.
• Raffinerien und petrochemische Anlagen: Wärme, Kohlenwasserstoffe, EMI und lange feste Laufzeiten gemischt mit lokaler Flexion.
• Tanklager und Kraftstoffterminals: Alterung im Freien, Kraftstoffkontakt, Dampfabdichtung und lange Kabelwege.
• Pipelines und Kompressorstationen: Große Temperaturschwankungen, Vibrationen und Signalintegrität der Instrumentierung.
• Maschinen und Automatisierung in ölhaltigen Anlagen: Kühlmittel, Hydrauliköl, wiederholtes Biegen und Abrieb.

Es ist nicht zu erwarten, dass die gleiche Kabelqualität jeden Fall löst. Ein festes Instrumentenpaar in einer heißen Raffinerie und ein bewegliches Kabelpaar in einer öligen Maschine können beide als „ölbeständig“ bezeichnet werden, es handelt sich jedoch um unterschiedliche Konstruktionen. Eine gute Auswahl trennt diese Aufgaben frühzeitig und passt dann Jacke, Schild, Paarkonstruktion und Genehmigung an die Route an.

Die Spezifikation zusammenführen

Die gas- und ölbeständige Doppelverkabelung in der Industrie ist ein Detailelement mit großer Auswirkung auf die Zuverlässigkeit. Beginnen Sie mit der Liste der Flüssigkeiten und der Temperatur und gehen Sie dann die elektrische Leistung, die Abschirmung, die mechanische Bewegung, die Anforderungen für Gefahrenbereiche und die Dokumentation durch. Wenn die Route festgelegt ist, legen Sie Wert auf chemische und thermische Beständigkeit. Wo es sich bewegt, erhöhen Sie die Flexibilität und Abriebfestigkeit. Durch diese Reihenfolge bleibt die Spezifikation ehrlich und es wird vermieden, für eine Mantelfunktion zu zahlen, die den tatsächlichen Fehlermodus nicht berücksichtigt.

Wenn Sie ein Kabel für ein bestimmtes Raffinerie-, Terminal-, Skid- oder Offshore-Paket einschränken, Sprechen Sie mit unserem Team mit der Flüssigkeitsexposition, der Route und den Signaldetails. Ein kurzer, klarer Anwendungshinweis spart normalerweise mehr Zeit als eine lange Liste allgemeiner „ölbeständiger“ Behauptungen.
